核心功能与特性

模块类型

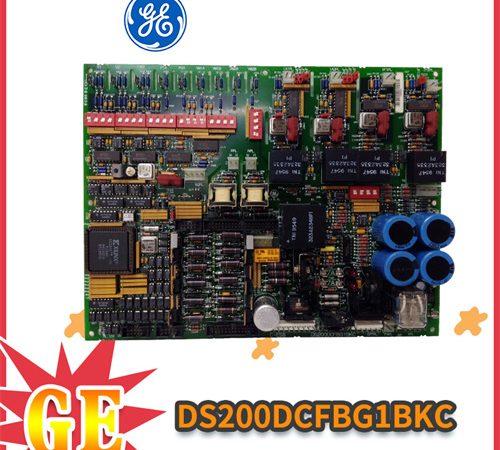

电源板，专为GE Mark V系列驱动器设计，提供系统控制级电源及机柜风扇供电，兼容DC2000、AC2000、CB2000、ME2000、FC2000等驱动器。

电路功能：集成交直流监控、控制级电源（+5、±15、±24 V DC）、电机励磁电源、驱动电路及信号测量功能（如电枢电流/电压、交流线路参数等）。

技术参数表

参数项数值/描述引用来源

输入电压范围38–115 V AC（标称）

输入频率范围0–500 kHz（取决于输入电压强度）

输出电压-控制级电源：+5 V DC、±15 V DC、±24 V DC

-电机励磁电源：定制化输出文章2、23

输出功率120 W（额定24 V DC，5 A）

保护机制-3个保险丝保护（过载、短路）

-过压保护、浪涌抑制

状态指示-2个LED指示灯

-1个霓虹灯指示灯（诊断故障及运行状态）

配置选项-12个跳线

-7个DIP开关（用户自定义参数）

测试点5个（用于电压监测）

工作温度-20°C至+70°C

环境湿度0%-95%（非冷凝）

物理尺寸模块化设计

设计亮点

高可靠性与稳定性

采用工业级元器件，支持宽温、宽压输入，适应恶劣环境（如发电厂、化工设备）。

冗余保护设计（保险丝、过压/过流保护）确保系统安全运行。

灵活配置

通过跳线和DIP开关实现参数自定义，适配不同驱动器需求。

板载测试点便于用户实时监测电压状态。

多场景兼容性

与GE Mark V系列驱动器无缝集成，支持AC/DC混合信号处理，适用于电机控制、数据采集等场景。

应用场景

工业自动化

为电机驱动系统（如DC2000、AC2000）提供稳定电源，控制风扇散热及励磁电路。

电力设备监测

实时监测电枢电流/电压、交流线路参数（幅值、相序），支持故障诊断。

过程控制

集成于发电厂、化工厂等复杂控制系统，保障设备高效运行。
