一、核心功能与技术参数

1.基本信息

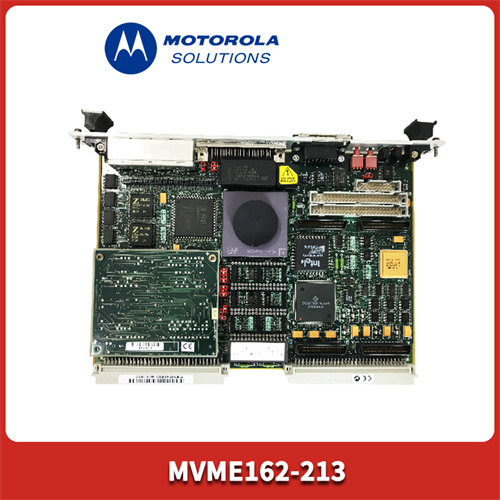

型号：MVME162-213

品牌：Motorola

类型：嵌入式控制器，基于VMEbus标准构建的双高VME模块。

二、硬件配置

处理器

选项：

MC68LC040：25 MHz，32位增强型微处理器，无浮点协处理器（FPU）；

MC68040：可选25 MHz或32 MHz，支持FPU及8KB高速缓存。

内存管理：内置内存管理单元（MMU）。

存储与内存

DRAM：1MB、4MB或8MB（奇偶校验保护）；

SRAM：512KB（带备用电池）；

Flash Memory：1MB（部分型号可扩展至2MB）；

NVRAM：8K×8，带备用电池。

通信接口

串行端口：2个（EIA-232-D和EIA-232-D/EIA-530标准）；

SCSI接口：支持32位本地总线突发DMA；

IndustryPack端口：2个，用于扩展I/O功能；

可选LAN接口：以太网收发器（带DMA）。

总线支持

VMEbus接口：支持A16/A24/A32总线宽度及D8/D16/D32数据宽度，兼容主/从模式；

本地总线：支持突发DMA传输，优化数据处理效率。

三、功能特性

工业级设计

时钟与电源：TOD时钟（带备用电池），支持宽电压输入（+5V和±12V）；

环境适应性：工作温度范围-40°C至+85°C，抗震性能符合MIL-STD-810标准。

实时控制与扩展性

定时器：6个带看门狗功能的32位定时器；

模块化架构：支持IndustryPack扩展模块，适配多种工业协议（如BACnet、Modbus）。

诊断与保护

错误检测：MPU奇偶校验错误、VMEbus超时检测等；

安全机制：过压、欠压、过流保护，支持远程复位与状态监控。
