一、核心功能与技术参数

1.基本信息

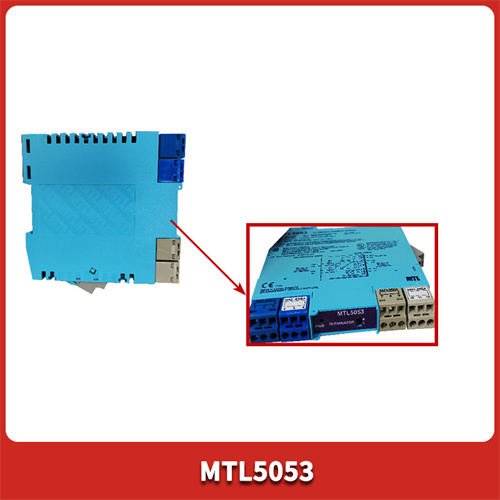

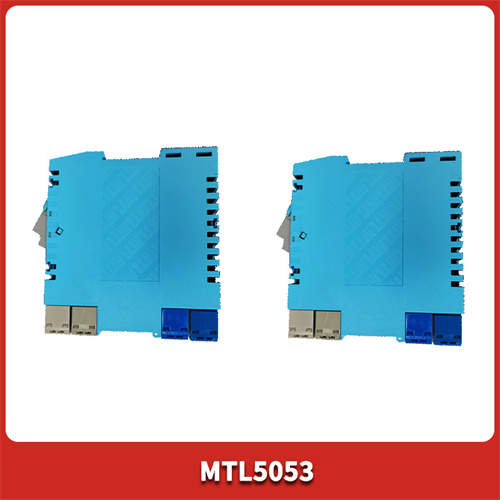

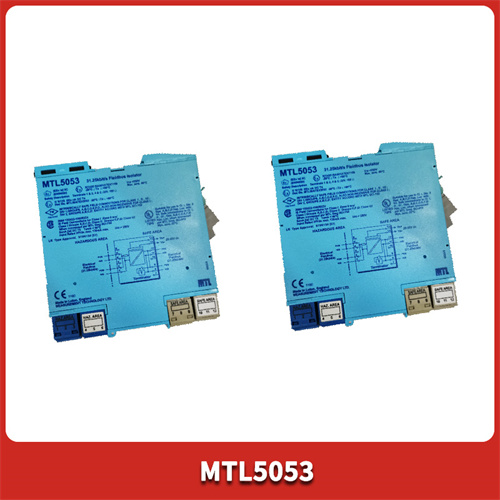

型号：MTL5053

品牌：MTL

类型：隔离器/电源模块，专为31.25kbit/s（H1）现场总线系统设计。

二、技术规格

通信与隔离

现场总线速率：31.25kbit/s。

隔离等级：安全与危险区域电路间隔离电压250Vrms。

电源参数

输入电压：20至35Vdc。

输出电源：18.4V±2%（直流阻抗105Ω±3%），最大电流80mA。

环境适应性

工作温度：-20℃至+60℃。

防护等级：IP20（需安装在控制柜内）。

安装与扩展

安装方式：DIN导轨安装。

尺寸：114.5mm×25mm×114.5mm。

三、核心功能

本质安全隔离

为现场总线设备提供电气隔离，防止故障和过电压对系统造成影响，适用于危险区域（如0区、IIC、T4-6）。

电源供应

通过信号导线为现场设备供电，支持H1现场总线网络扩展至危险区域。

灵活配置

模块顶部开关可启用内部端接器，适用于安全区域总线长度较短的场景。

四、应用领域

工业自动化

制造业生产线控制、过程监控系统。

能源与化工

石油、天然气、化工、制药行业的过程控制系统。

电力系统

发电厂、变电站设备监测与控制。

环境监测

水处理厂、污水处理系统。
